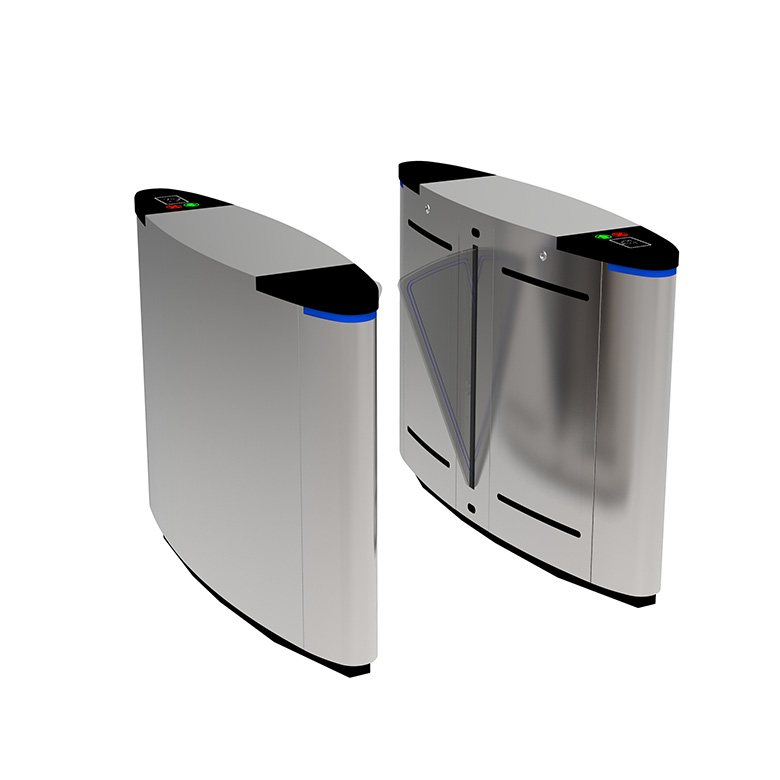

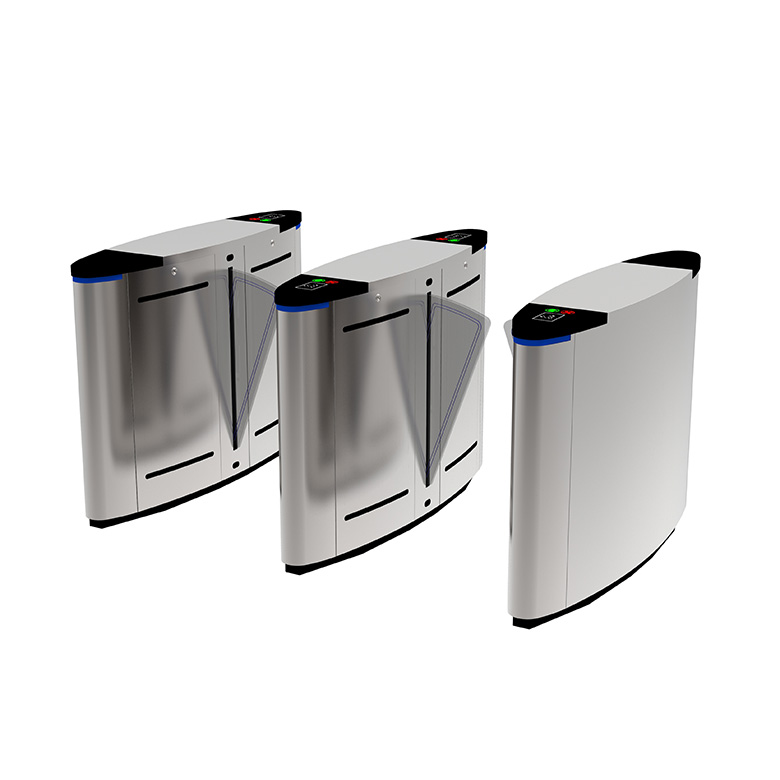

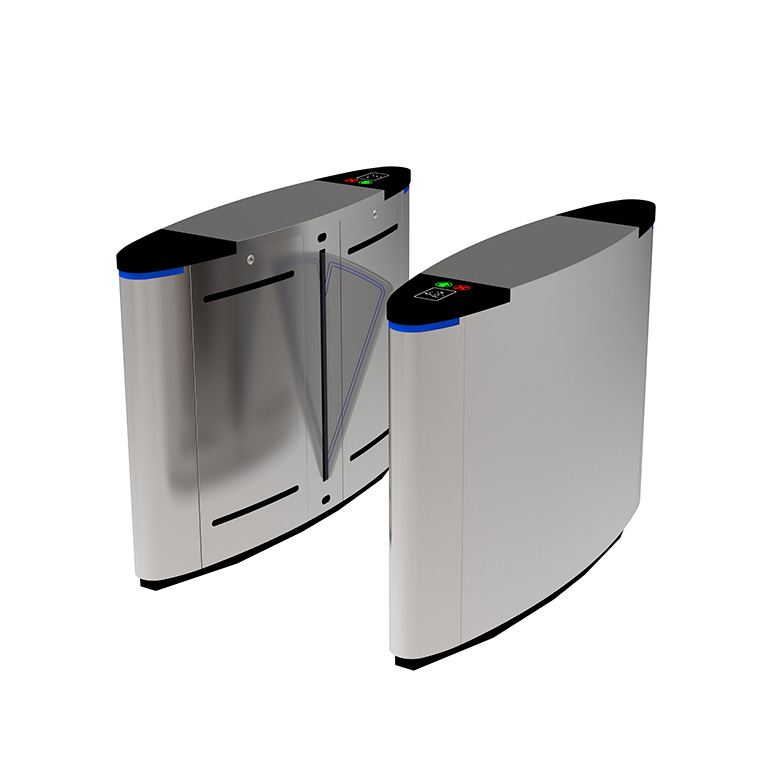

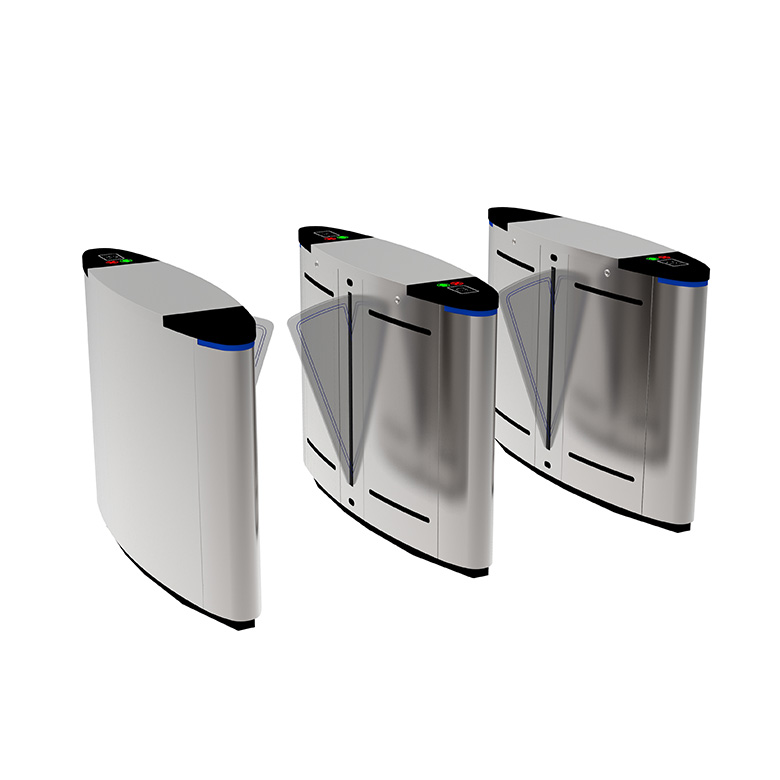

功能概述

本通道閘是本公司自行開發、研制、生產的智能通道管理設備。該設備把精巧的機械傳動、 線路板控制、LED 燈光效果及各種讀寫技術有效結合為一體，通過配置不同的讀寫設備，即可完 成對通道通行的智能化控制與管理。

整個產品機架采用不銹鋼激光切割，數控折彎成型，造型美觀大方，且系統對外采用標準的 快速插拔電子接口，可集成各種讀寫裝置等，可方便的將條碼、二維碼、ID 卡、IC 卡等讀寫設備 集成在本設備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了 滿足消防通道的要求，在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，組 織人員疏散。

功能及特點

1. 具有零位自檢功能，方便用戶維護及使用；

2. 非法進入有報警提示功能；

3. 防沖功能，在沒有接收功能開閘信號，伸縮擋板自動鎖死；

4. 紅外防夾功能，在伸縮擋板復位的過程中紅外檢測到人在通道中，擋板會自動回到打開狀態；

5. 具有自動復位功能，行人讀有效卡后，若在系統規定時間內未通行時，系統將自動取消行人此次通行權限；

6. 統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管理；

7. 整個系統運行平穩、噪音小

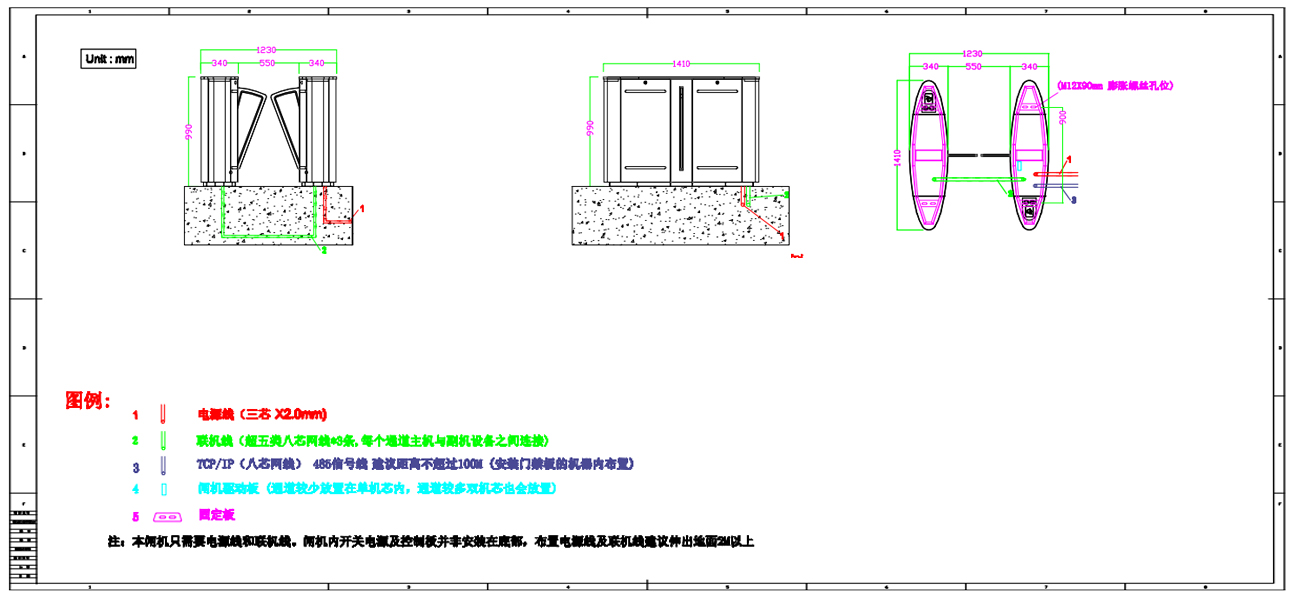

Q203A 翼閘布線圖

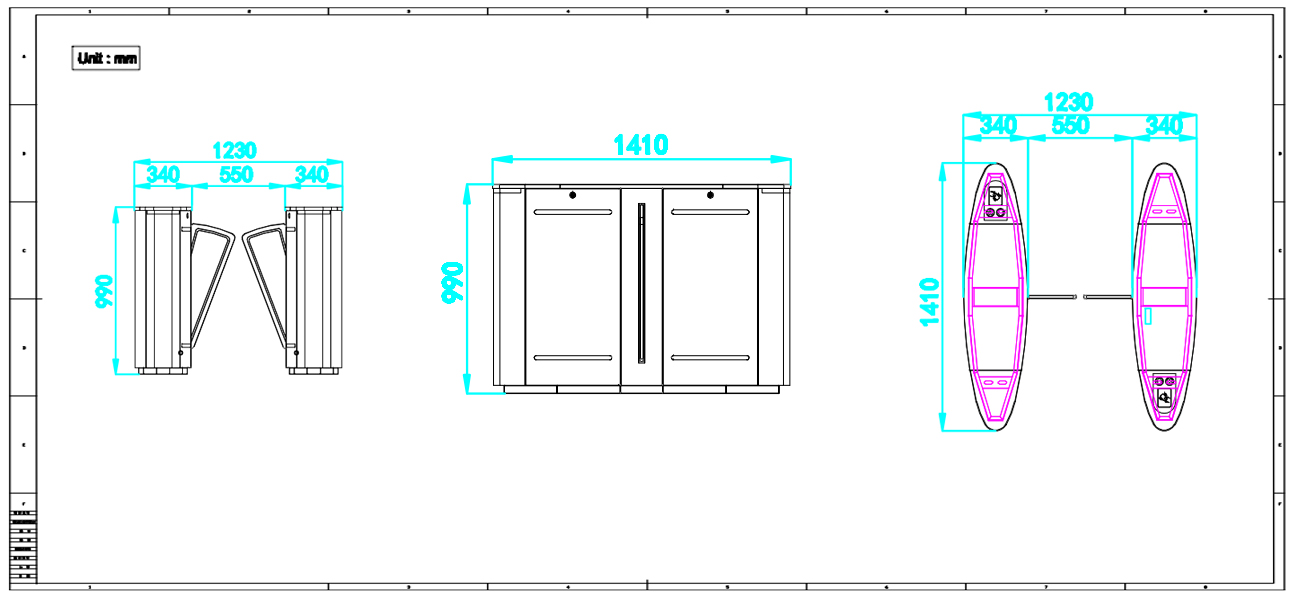

Q203A 翼閘尺寸圖

1. 產品結構主要由機械系統和電控系統兩大部分組成。

2. 機械系統結構：機箱作為載體其上安裝有讀寫器、LED 燈條、紅外對射感應等；機芯組成主 要有電機、機架、傳動軸、閘門等；

3. 電控系統主要組成有：控制板、電機、限位開關、紅外傳感器、LED 燈條、空氣開關、電源、 報警器等；

4. 讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；

5. 控制板：產品的控制中心，它接收讀寫器和紅外線傳感器的信號，并對這些信號進行邏斷和 處理后，再向 LED 指示燈、電機發出執行命令；

6. 限位開關：控制閘門轉動的位置；

7. 紅外傳感器：檢測行人位置和起到安全保護作用；

8. 報警器：系統檢測到有非法進入通道的行人時，發出報警提示；

系統工作原理

1. 打開電源，5 秒后系統進入工作狀態；

2. 讀卡器讀到有效卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；

3. 主控板接收到讀寫器和紅外線傳感器信息，并進行綜合判斷處理后，向電機發出有效控制信號，使燈光轉為綠色通行標志，電機運轉 ，限位開關感應到感應片，給出到位信號，電機停 止轉動；

4. 電機轉動一定角度，閘門打開（常開模式時，電機不動作），允許行人通過；

5. 行人根據指示燈標志指示通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控 板發出信號，直至行人完全通過通道；

6. 若行人忘記讀卡或讀無效卡進入通道時，系統禁止行人通行（常開模式 ，閘門將關上；常閉 模式，閘門不動作；），且發出聲光報警，直至行人退出通道后，解除報警；重新讀有效卡 方允許通行；
