功能概述

本通道閘是本公司自行開發、研制、生產的智能通道管理設備。該設備把精巧的機械傳動、 線路板控制、LED 燈光效果及各種讀寫技術有效結合為一體，通過配置不同的讀寫設備，即可完 成對通道通行的智能化控制與管理。

整個產品機架采用不銹鋼激光切割，數控折彎成型，造型美觀大方，采用伺服控制系統控制 簡單、調速范圍大，伺服電機具有高速度，穩定的轉矩特性，且伺服電機本身自帶編碼器，形成 高精度、高性能控制系統。且系統對外采用標準的快速插拔電子接口，集成二維碼掃描儀及讀卡 器等，可方便的將條碼、二維碼、ID 卡、IC 卡等讀寫設備集成在本設備上，從而為出入人員提供 有序文明的通行方式，并可杜絕非法人員進出，同時為了滿足消防通道的要求，在本系統中設有 專用消防按鈕接口，以便在緊急情況下閘門自動打開，組織人員疏散。

功能及特點

1. 系統具備防撞功能，當有外物在未授權的狀態下撞擊閘門，閘門運動角度達到菜單設定的值 （如 2°），控制器就會啟動剎車機構，阻止閘門運動，并啟動聲光報警。當外力進一步增大， 剎車控制器會保護閘門不被撞斷，外力撤除后，閘門自動復位，系統正常；

2. 具有故障報警提示功能；

3. 雙驅動器之間采用 RS485 通訊為基礎，互相之間實時的交互信息與數據。是一種高性能和高 可靠性的現場總線，他的支持分布式控制或?qū)崟r(shí)控制為驅動器之間通訊提供有效的保障，保 證閘機運行的同步與狀態的統一；

4. 伺服電機驅動方式為全閉環控制，采用高穩定性編碼器作為位置環輸入單元，配合優越的比 例積分微分算法，確保閘門在運行過程中位置定位準確、響應快速、運行平穩、無抖動延遲 等現象；電機運行時無刺耳嘯叫、運行通暢無誤阻擋、力矩合適、使用壽命長；

5. 多重防夾保護功能，當閘機擺門受到阻擋，實際運行電流大于防夾保護電流時，將觸發物理 防夾保護功能。加上紅外防夾保護功能，多重保護功能大大降低誤傷人情形的出現；

6. 具有自動復位功能，行人讀有效卡后，若在系統規定時間內未通行時，系統將自動取消行人 此次通行權限；

7. 統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管 理；

8. 整個系統運行平穩、噪音小；

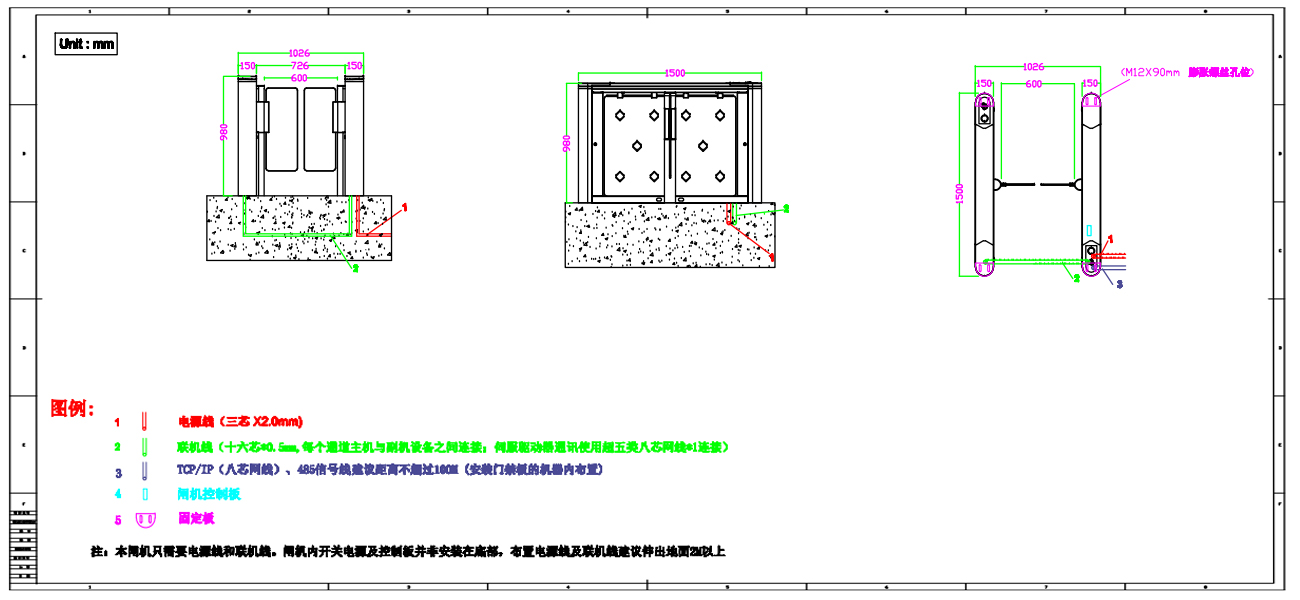

B302A高檔速通門布線圖

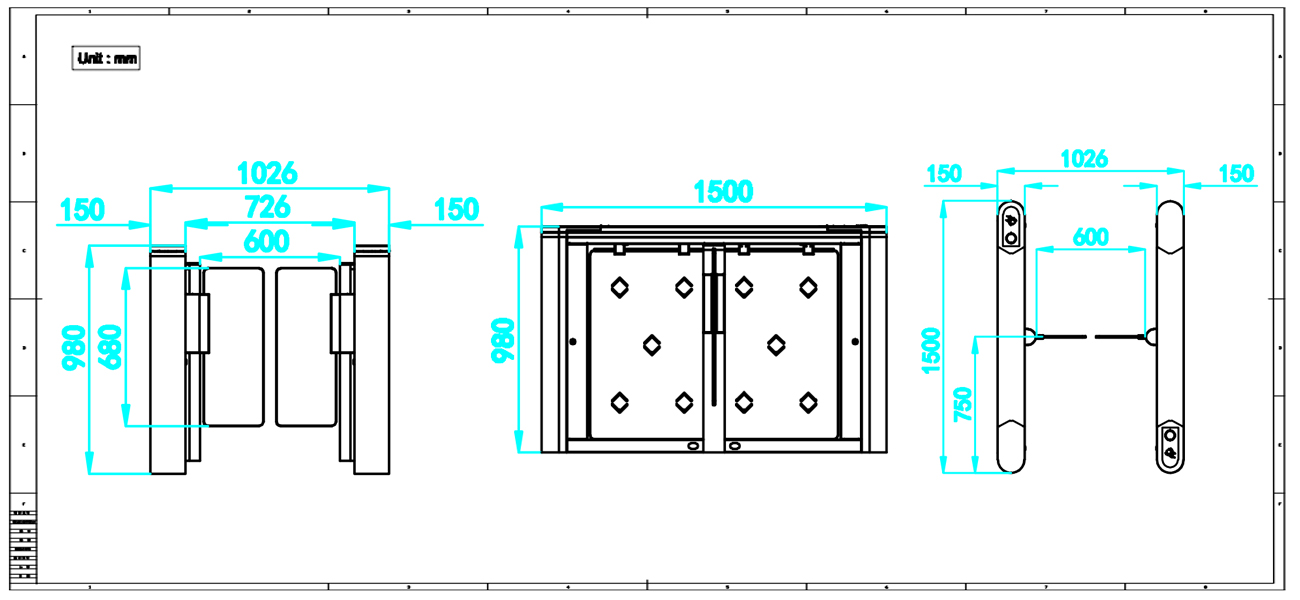

B302A高檔速通門尺寸圖
